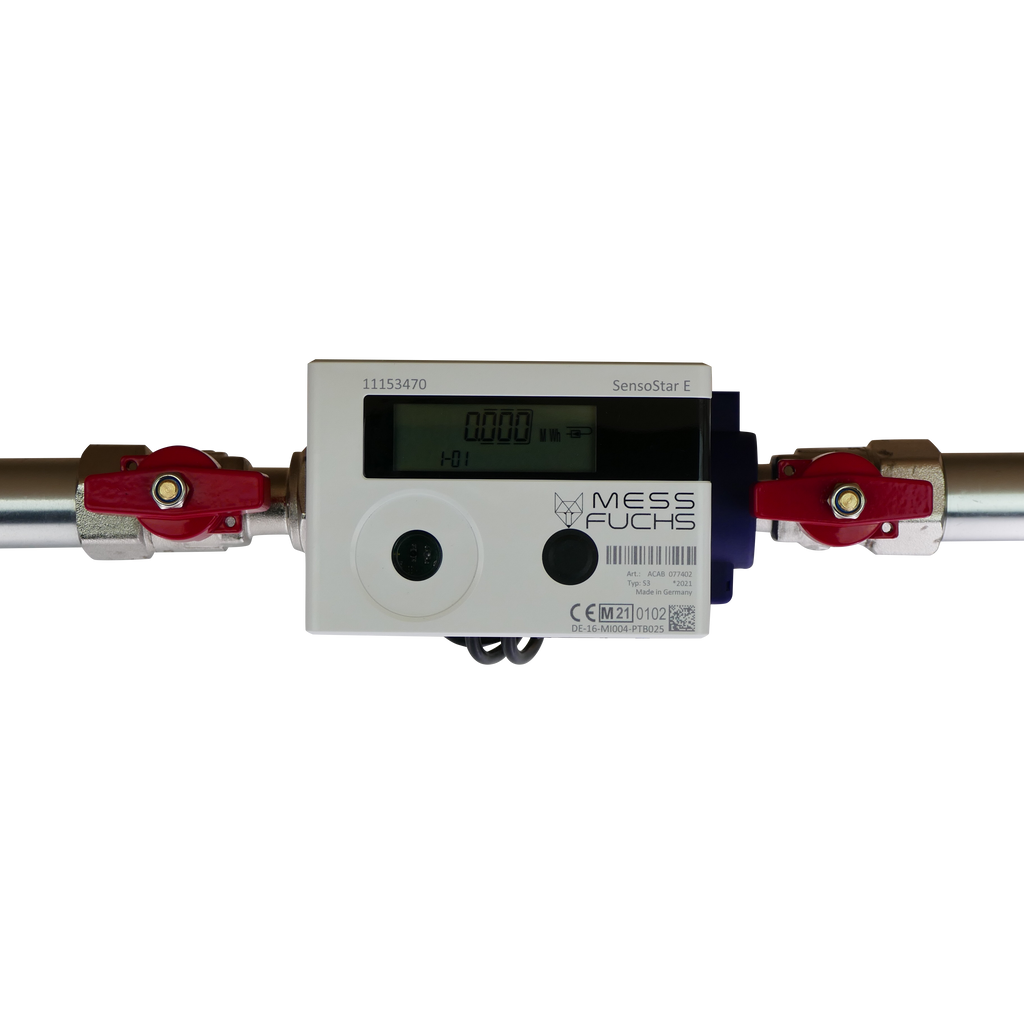

Kompaktwärmezähler Mess-Fuchs SensoStar E Qn 1,5 Eichung 2022 inklusive 3/4" Einbausatz

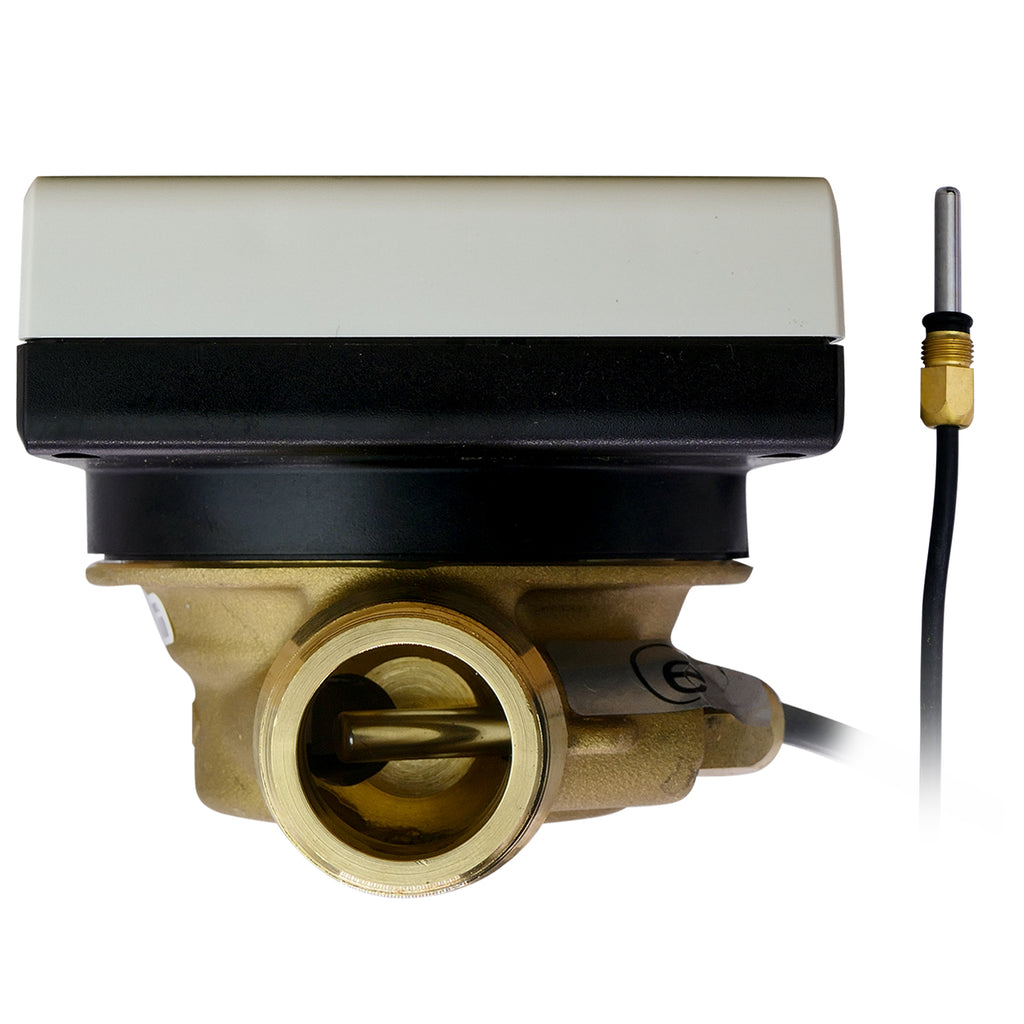

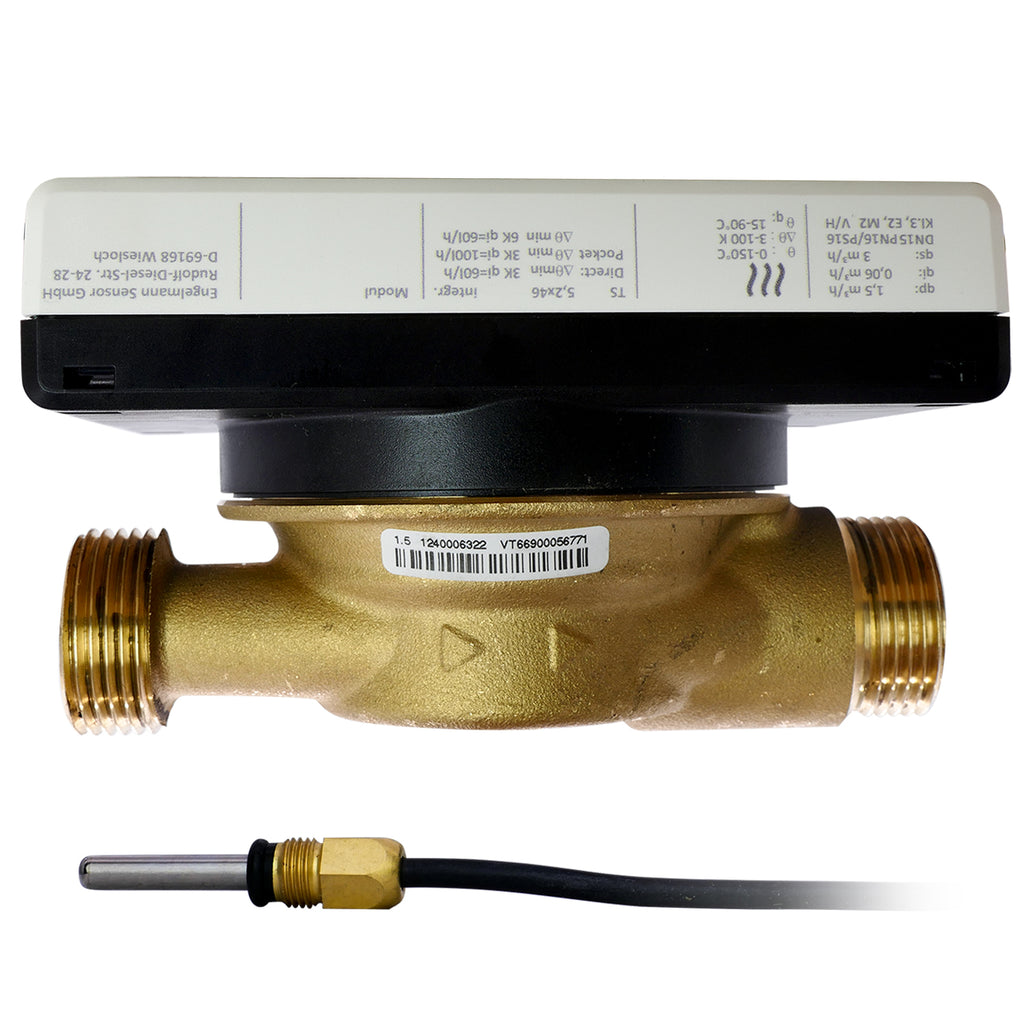

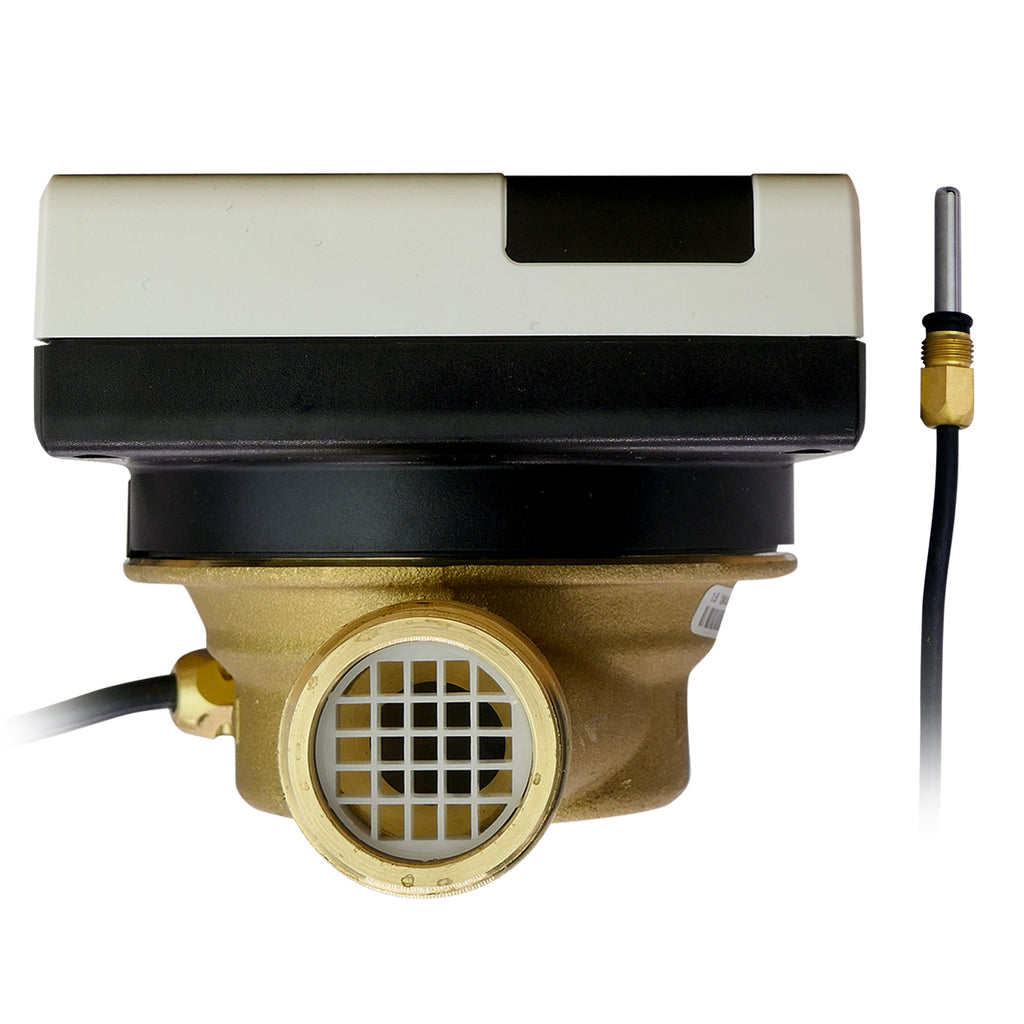

Der Kompaktwärmezähler SensoStar E ist ein Einstrahl-Durchflusssensor für den direkten Einbau in die Rohrleitung.
Passend in der Neuinstallation für Messstellen mit 110 mm Einbaulängen.
Hervorragend auch geeignet zum Eichaustausch verschiedenster Altgeräte, z. B. Metrona, Rossweiner, Sensus Pollucom, Qundis und viele weitere.
Nutzung:
- Bis 25 kW Leistung
- Erfassung Heizkörper bis ca. 120 m² Wohnfläche entspricht ca. 17 Standard Heizkörpern
- Erfassung Fußbodenheizung bis max. 100 m² Wohnfläche
Besonderheiten:
- Made in Germany
- bewährte Qualität durch lange Herstellertradition
- Ausführung als Wärmezähler (15 - 90 °C)
- Dynamischer Temperaturmesszyklus 2/60 Sekunden

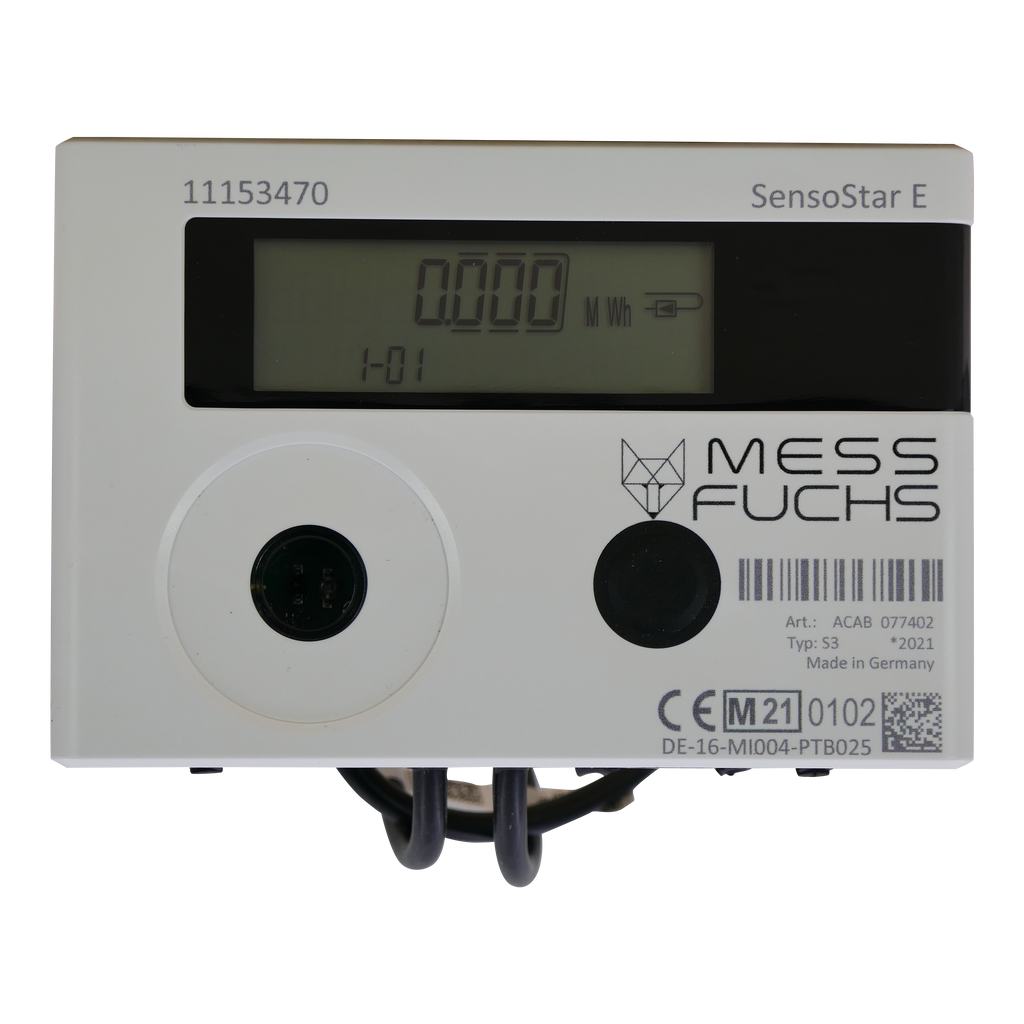

- Große, gut lesbare LCD-Anzeige
- 15 Monats- und Halbmonatswerte im Display ablesbar
- Rückflusserkennung
- Optische Schnittstelle
- Standard Einbau im Rücklauf (Vorlauf parametrierbar)
- Rücklauffühler integriert
- Vorlauffühler 1,5 m Anschlusskabel
- Temperaturfühlerkabel aus Silikon
- Inkl. Klebeplombe
Technische Daten:
|
Nenndurchfluss qp in m³/h
|
1,5
|
|
Minimaldurchfluss qi in l/h
|
60
|
|
Maximaldurchfluss qs in m³/h
|
3
|
|
Einbaulänge in mm
|
110
|
|
Anschlussgewinde
|
G3/4B
|
|
Nennweite in DN
|
15
|
|
Fühlerkabellänge Vorlauf in m
|
1,5
|
|
Fühlerdurchmesser in mm
|
5,0 oder 5,2
|
|
Einbauort (kälterer Strang)
|
Rücklauf
|
|
Messmedium:
|
Warmwasser
|
|
Temperaturbereich in °C
|
15 - 90
|
|
Nenndruck in bar
|
16
|

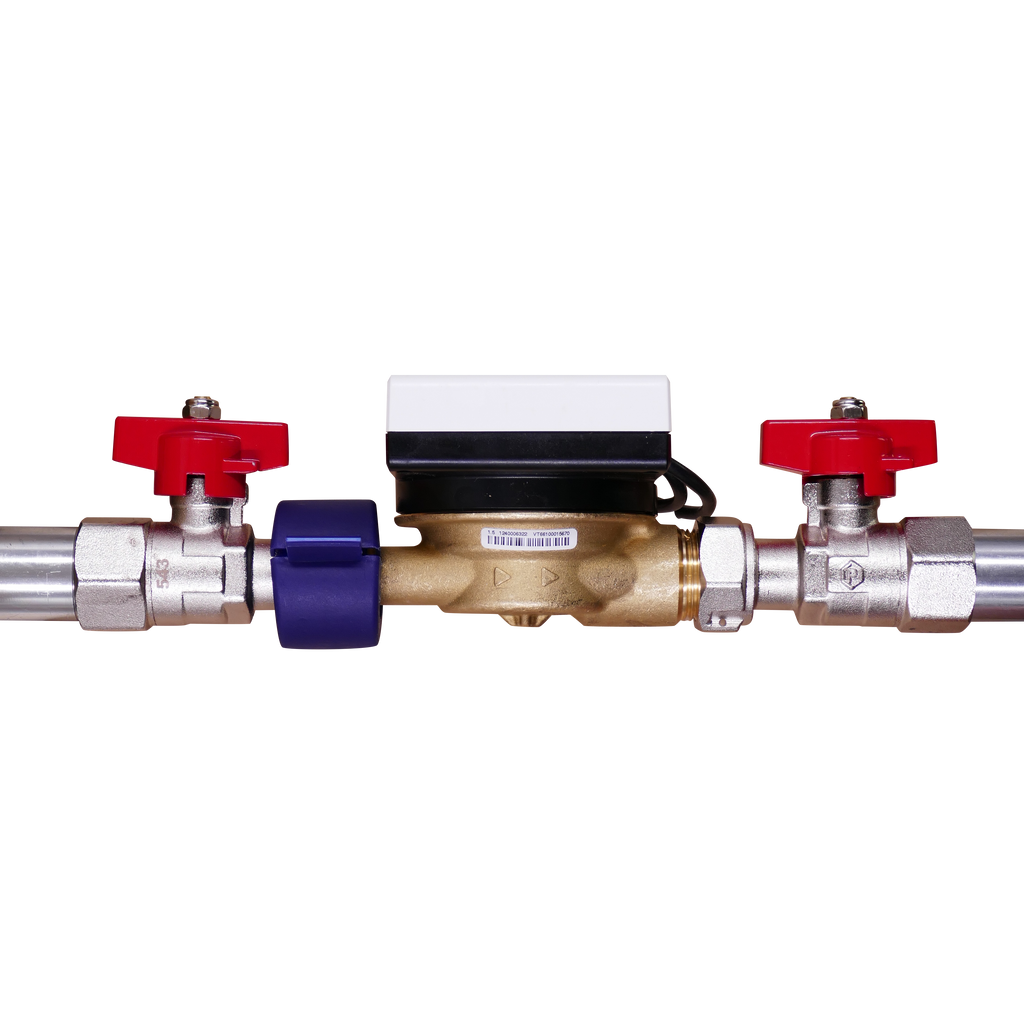

Der Einbausatz für den Wärmezähler mit Direktmessung
Bei Neuinstallationen von Wärmezählern ist Direktmessung ( Fühler direkt im Medium ) vorgeschrieben.
Mit diesem Einbausatz erfüllen Sie alle gesetzlichen Anforderungen und
auch der Eichaustausch nach 5 Jahren ist durch die kompakte Bauweise sehr einfach.

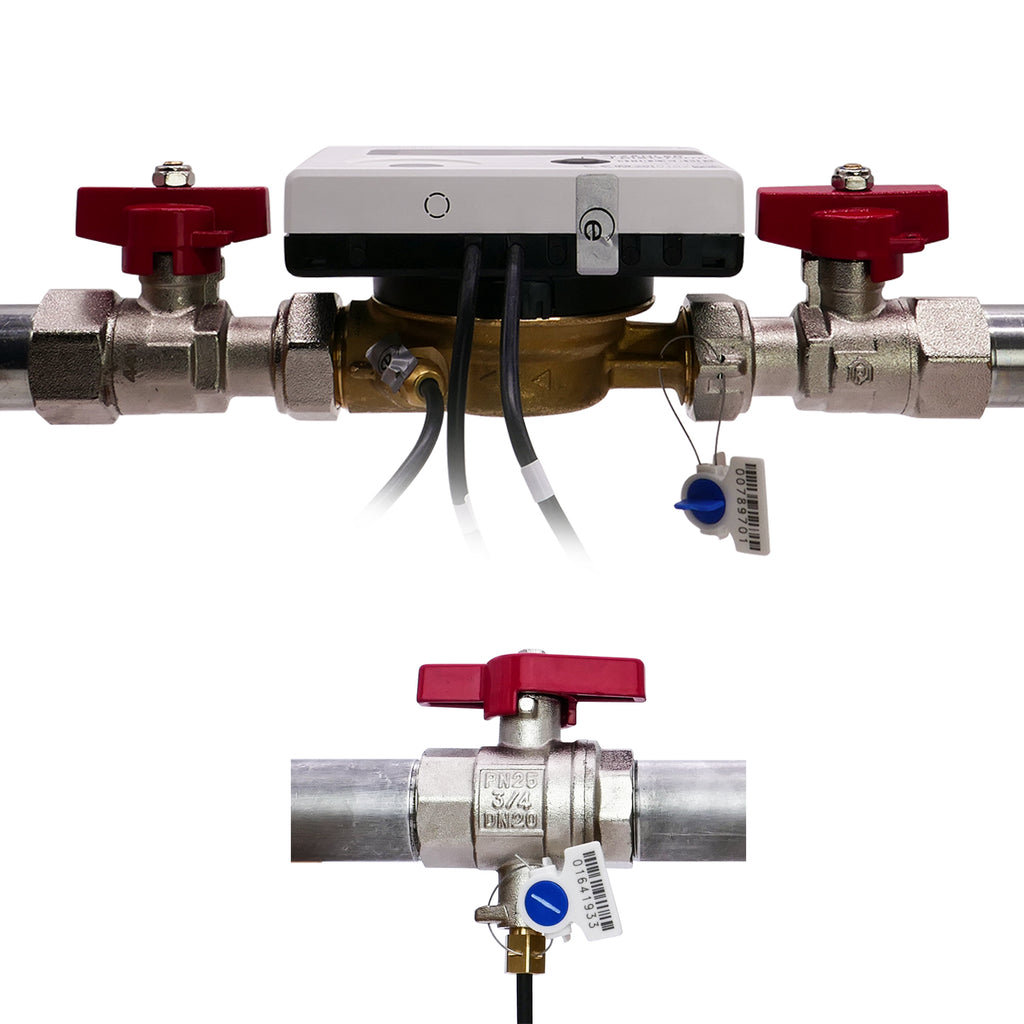

Der Einbausatz besteht aus folgenden Einzelkomponenten:
- 2 Stück Kugelhahn mit Überwurf
-
1 Stück Kugelhahn mit Messstutzen (M10x1)
Die Kugelhähne ermöglichen den einfachen Einbau von Wärmezählern direkt in die Rohrleitung.
Durch die kompakte Bauweise des Einbausatzes entweicht bei Wartungsarbeiten am Wärmezähler
kaum Wasser aus dem geschlossenen Heizungssystem.
Durch die an den Kugelhähnen vorhandenen Überwurfverschraubungen lässt sich ein Zähler leicht montieren.
Der Temperaturfühler (5,0 bzw. 5,2 mm) lässt sich in dem Kugelhahn mit Messstutzen und einer Fühlerverschraubung
( liegt neuen Wärmezählern bei ) ebenfalls sehr einfach montieren. Hier ist speziell darauf zu achten
den Kugelhahn so zu montieren, dass der O-Ring im Messstutzen leicht zu erreichen ist, da dieser
beim Eichaustausch immer gewechselt werden muss, um Wasserschäden zu vermeiden.
Die Sicherheitsgriffe verfügen über eine Blockier Funktion. Am Messstutzen, sowie an den Überwurfmuttern
befinden sich Plombier Bohrungen. Diese erleichtern die Sicherung mit Plomben gegen Manipulation.
- Made in Germany
- bewährte Qualität durch lange Herstellertradition
- vernickelt
- DVGW ( für Trinkwasser) zugelassen
- Sicherheitsgriff mit Blockier Funktion
- Plombier Bohrung am Messstutzen
Damit Sie alles unter Kontrolle haben, legen wir zu Ihrer Bestellung einen Zollstock bei.
